  • je zařízení, které umožňuje zvyšovat nebo snižovat napětí v rozvodné síti nebo na spotřebiči
  • princip - elektromagnetická indukce
  1. Jednofázové
  2. Trojfázové

​
Jednofázový transformátor

Jednofázový tvoří 2 cívky - primární a sekundární - na společném feromagnetickém jádře z magneticky měkké oceli

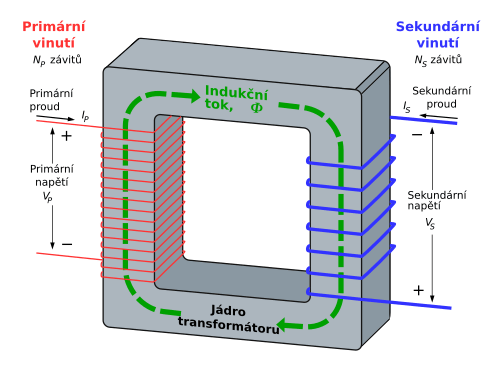

JF transformátor schémaJf transformátor
u1(t)=Um⋅sin⁡ωtu_1(t) = U_m \cdot \sin{\omega t} N1, N2N_1,\, N_2 - počty závitů cívek ui=−dΦdtu_i = -\frac{d\Phi}{dt} - 1 závit u1=−N1⋅dΦdtu_1 = -N_1 \cdot\frac{d\Phi}{dt} u2=−N2⋅dΦdtu_2 = -N_2 \cdot\frac{d\Phi}{dt} u1, u2u_1, \, u_2 - stejná velikost jako na svorkách zdroje, ale opačnou fázi → efektivní hodnoty jsou stejné U1∼N1U_1 \sim N_1 U2∼N2U_2 \sim N_2 U2U1=N2N1=k \frac{U_2}{U_1} = \frac{N_2}{N_1} = k rovnice transformátoru, kk - transformační poměr
k>1k > 1 → transformace na horu
k<1k < 1 → transformace do dolu P1=U1I1cos⁡φ1P_1 = U_1I_1\cos{\varphi _1} P2=U2I2cos⁡φ2P_2 = U_2I_2\cos{\varphi _2}
ideální transformátor: P1=P2P_1 = P_2 η⋅P1=P2\eta \cdot P_1 = P_2 η≐90÷95 %\eta \doteq 90 \div 95 \, \% - malé transformátory
η≐98 %\eta \doteq 98 \, \% - v rozvodně (chlazení ňákym spešl olejem) U1I1cos⁡φ1=U2I2cos⁡φ2U_1I_1 \cos{\varphi _1} = U_2I_2 \cos{\varphi _2} φ1≈φ2≈0\varphi _1 \approx \varphi _2 \approx 0 U1I1=U2I2U_1I_1 = U_2I_2 I1I2=U2U1=k\frac{I_1}{I_2} = \frac{U_2}{U_1} = k I2I1=U1U2=1k\frac{I_2}{I_1} = \frac{U_1}{U_2} = \frac{1}{k} Proudy se transformují v převráceném poměru než napětí
Ztráty:
  • odpor vodičů
  • vznik a zánik magnetického pole
  • vířivé (Foucaltovy) proudy v jádře

​
Trojfázový transformátor

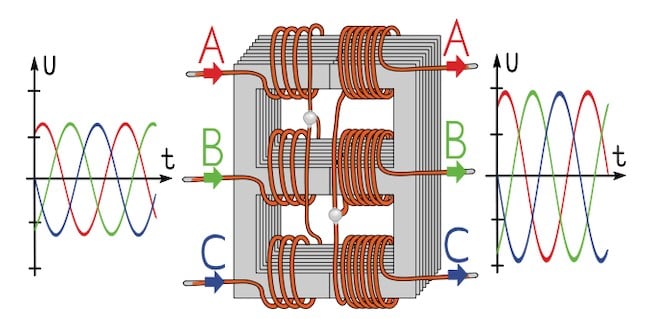

TF transformátor
primární a případně sekundární cívky jsou zapojené do hvězdy nebo do trojúhelníku
